外卡分瓣式管道切割坡口機設備

　　產品概述

　　ESCG系列分瓣式管道切割坡口機設備是我易沃克公司根據市場需求，滿足燃?xì)狻⑹图笆裙さV企業用戶需求，自行研制開發的的切管機，該設備滿足相關行業要求，還符合燃?xì)?、石油及石化?公司的相關標準及規定。外卡分瓣式管道切割坡口機適用于燃?xì)?、石油?石化等工礦企業的管道切割、坡口維護中，作為用戶安裝及搶修 時常用設備，適合各種作業環境：溝槽、易燃易爆，禁止噪音等狹小空間。

　　產品特點

　　◎ 可加工各種等級的碳鋼、合金鋼、不銹鋼等其他金屬材質管道。

　　◎ 零件的互換性：不同型號機器可互換使用相同附件。

　　◎ 可調支撐系統，均勻分布載荷，保證穩定性。

　　◎ 分瓣式結構，可快速外卡安裝到運行管線外壁任意位置，空間占用小。

　　◎ 冷切割，無火花切割。

　　◎ 采用加工刀具，效率高，壽命長。

　　◎ 動力箱：主要有電機或液壓馬達作為動力源，驅動行星減速機帶動齒輪實現平 穩傳動。

　　◎ 固定軌道：自主研發全新導向固定軌道，可以滿足不同空間位置的導向及切割坡口。

　　◎ 傳動機構：自主研發全新的特殊結構的齒輪傳動，可以滿足直立和水平管道的高質量切割。

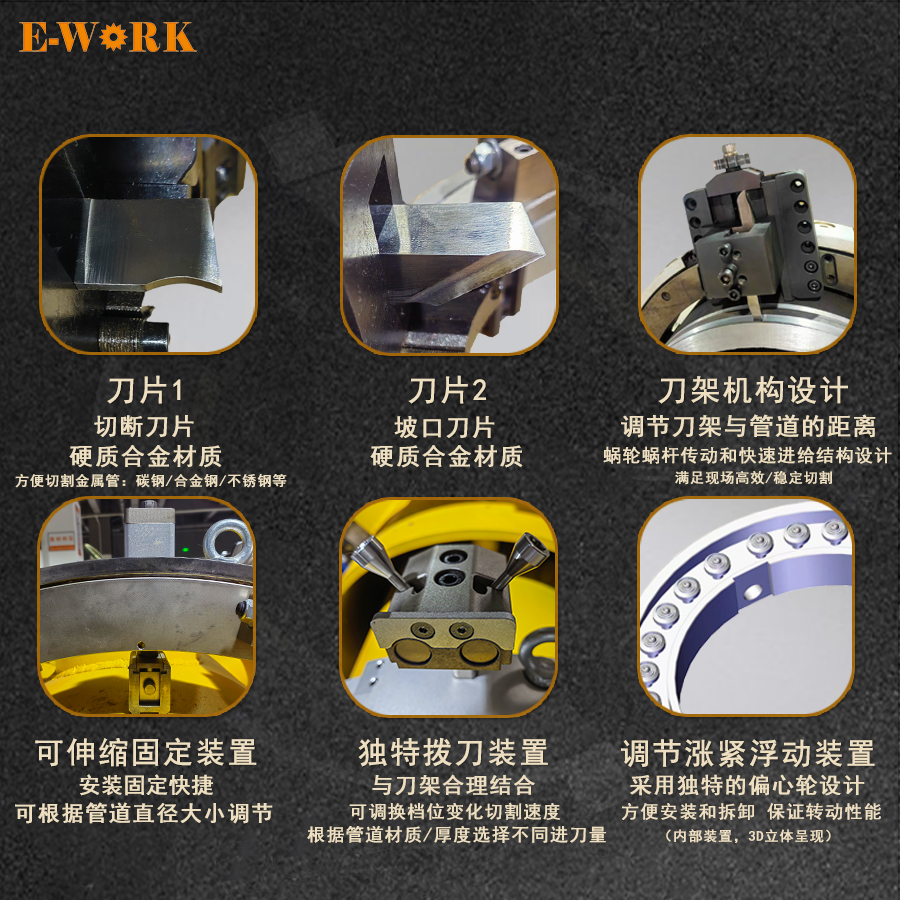

　　◎ 特殊調節漲緊浮動裝置：采用獨特的偏心輪設計，既方便安裝和拆卸，又保證了傳動的使用性能。

　　◎ 可調節切割機構：自主研發的可以隨著管道的大小和壁厚不同來調節不同的進刀量，已達到現場切割效果，使得該產品的加工領域更廣泛。

　　◎ 快速張緊機構：從客戶的實用出發，發明了一種快速張緊機構，滿足了現場的快速安裝與拆卸。

　　◎ 撥刀機構：通過不同的檔位切換，來達到不同的切割速度，來滿足客戶的要求。

　　◎ 可伸縮固定裝置：該裝置可以根據管道直徑大小的不同任意調節，安裝固定快捷。

　　◎ 快速進給刀架：該刀架采用蝸輪蝸桿傳動設計，且配置的快速進給機構，可根據現場需要快速調節刀具的位 置，使得切割過程更加耐用。

　　◎ 獨立單元模塊設計：該設備固定部分和旋轉切割部分分別采用航空鋁和模具鋼材質設計，即保證了傳動的平 穩性又減輕了設備的重量。

　　◎ 獨特刀架機構設計：刀架可根據被切割管徑的大小來調節刀架與管道之間的距離，刀架的進給采用蝸輪蝸桿 傳動和快速進給機構設計，滿足現場快捷、穩定切割。

　　◎ 獨特的撥刀進給裝置：該裝置可以和刀架進給機構匹配，可根據現場管道材質、壁厚來選擇不同的進刀 量。

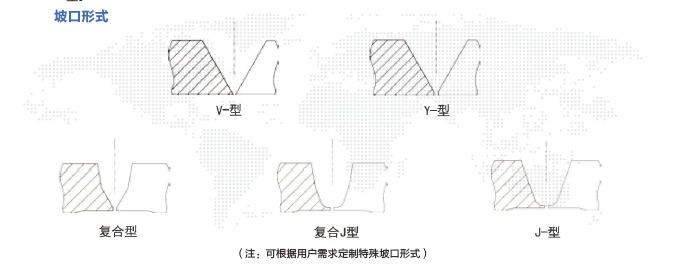

　　坡口形式如下：
